Termodynamické panely

Technologie termodynamických panelů spojuje výhody tepelného čerpadla a solárního panelu. Při venkovní instalaci využívá energii okolní teploty, slunečního záření, větru, deště, zbytkového tepla z budovy.

Ohřívá vodu a vytápí
ve dne i v noci.

Termodynamické panely   Panely fungují za každého počasi

 Jedná se o malé tepelné čerpadlo využívající termodynamického panelu, který není závislý na slunečním svitu, ale na okolní teplotě. Panel slouží jako výparník k vnitřní jednotce TČ.

Čím vyšší je teplota kolem panelu, tím vyšší je jeho účinnost.

Venkovní instalace panelu    panely fungují za každého počasí



Parametry panelu:

Termodynamický panel parametr

Hmotnost panelu: 8 kg
Rozměr: 1700 x 800 x 2,5 mm
Materiál: hliníková slitina (potažená mikročásticemi plastu)



 Možnosti instalace

Systém pracuje spolehlivě při venkovní i vnitřní instalaci panelu. Může být instalován ve vodoroné či svislé poloze s minimálními zásahy do stávající konstrukce objektu. Panel absorbuje energii oboustranně.

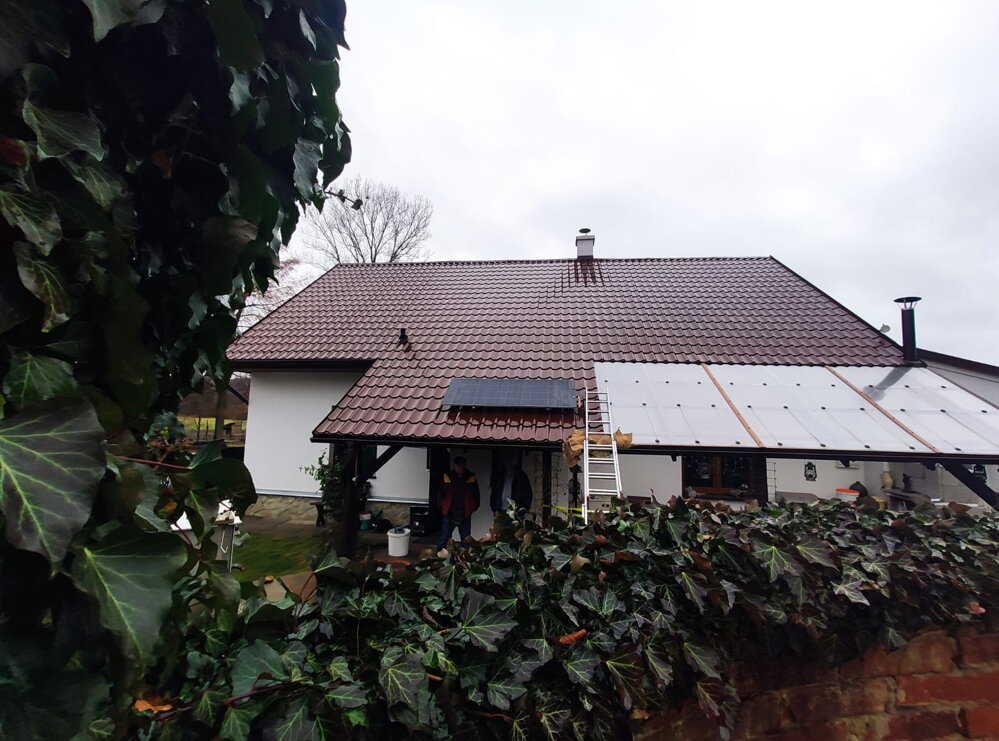

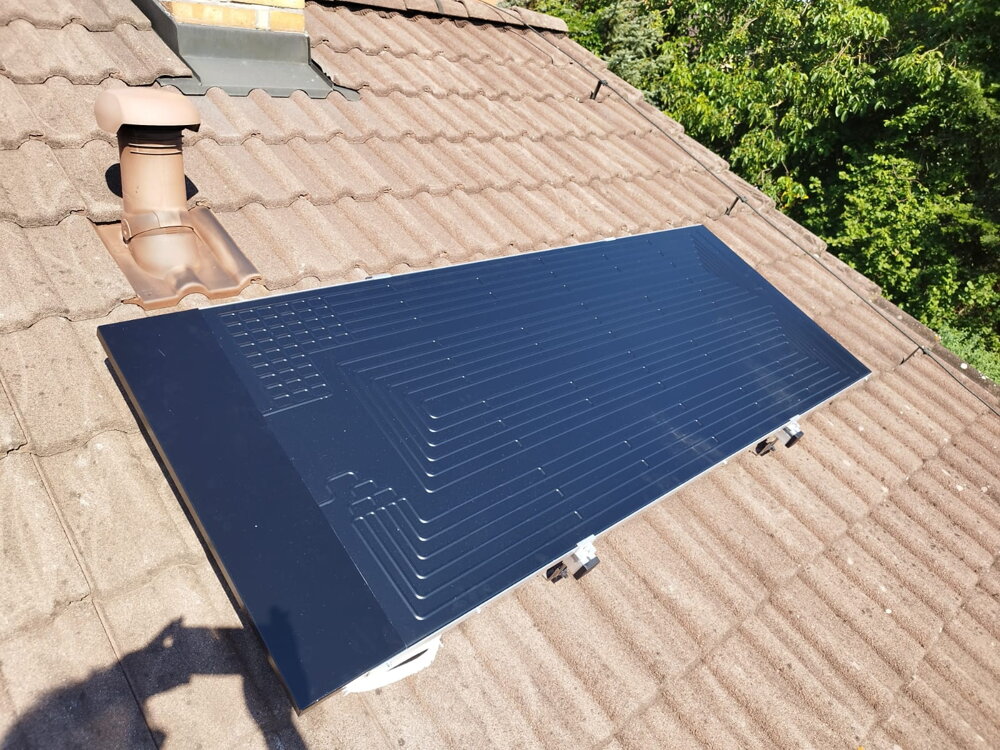

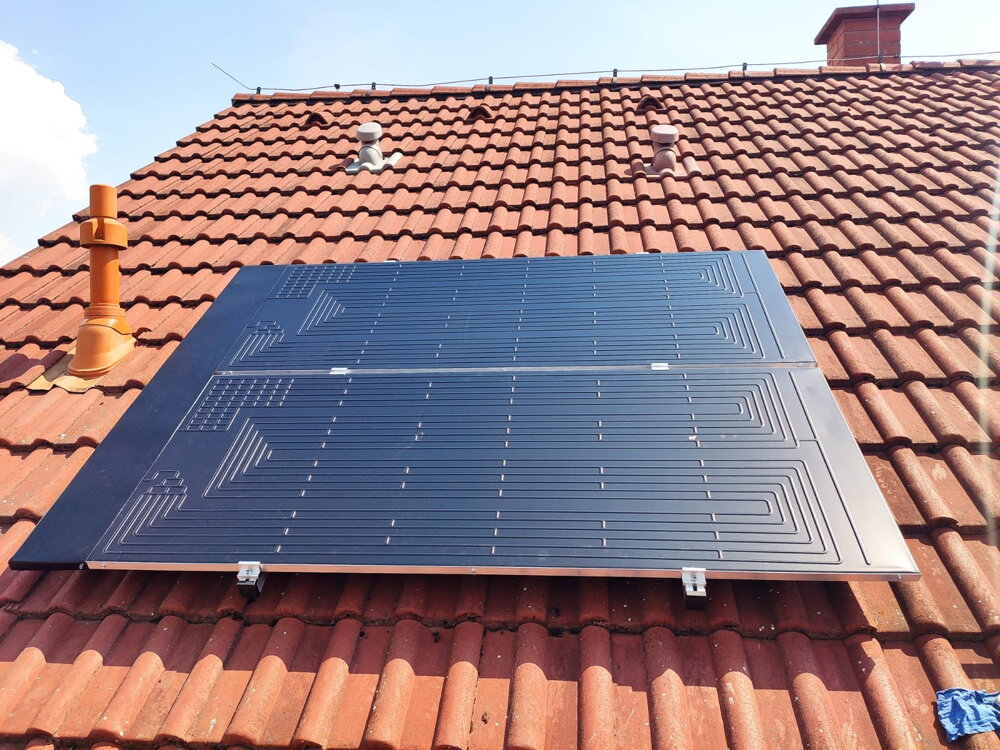

Venkovní instalace:

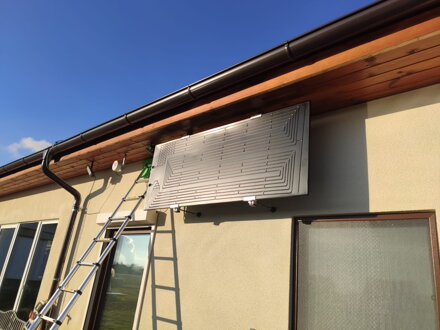

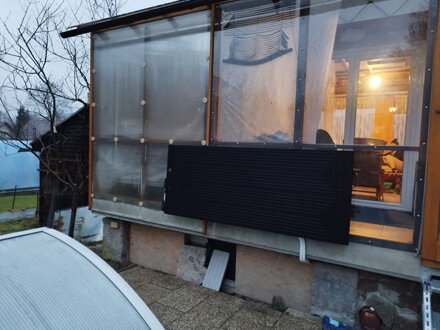

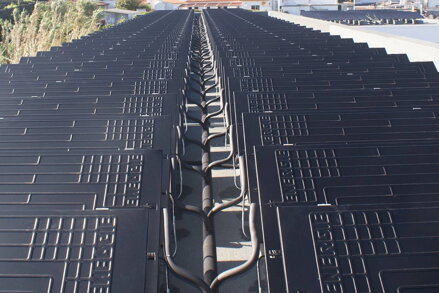

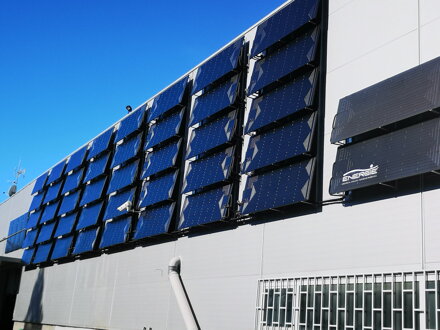

na střechu, fasádu, balkón, konstrukci vedle domu, atp.

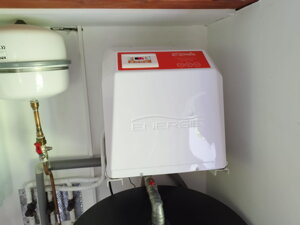

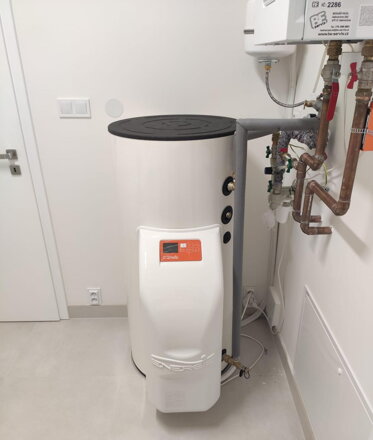

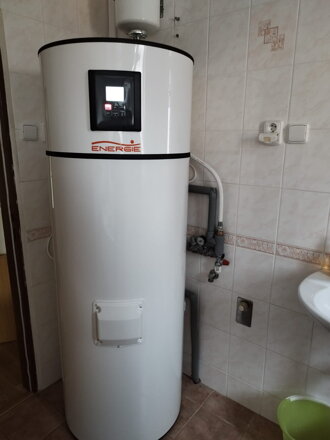

Vnitřní instalace:

do kotelny, technické místnosti, na chodbu, do sklepa, na půdu, atp.

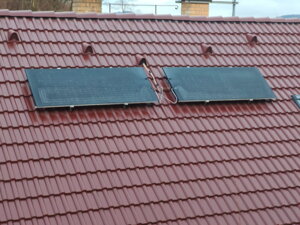

Instalace termodynamického solárního panelu

Panely se nepřehřívají, nezamrzají a odolávají vnějším vlivům.


Podívejte se na další Ukázky instalací



Výkon panelu

Topný faktor tepelného čerpadla s termodynamickým panelem, při venkovní instalaci:

2,5 - 4,6 COP

při okolní teplotě -5°C až 25°C

To znamená, že 1 kW spotřebuje a vyrobí až 4,6 kW energie navíc, bližší informace: Výkonnost TDP



Doba ohřevu TUV

1x TD panel ohřeje
200 L vody za 4 - 6 hodin

2x TD panely ohřejí
500 L vody za 4 - 6 hodin
(v závisloti na okolní teplotě kolem panelu)



Cena za 1 kW

na ohřev TUV


cena 1kWh ohřev TUV

zdroj: www.tzb-info.cz, u klasického solárního panelu je počítáno s pokrytím 50% celoroční spotřeby a elektrickým záložním zdrojem



Záruka na panel 30 let

Jako výhradní dovozci pro ČR a SK dáváme na panel záruku 30 let. Vycházíme z vlastností a materiálů, které jsou použity při výrobě. Termodynamický panel je odolný vůči všem klimatickým podmínkám v našem podnebném pásu, proto se nebojíme dát tuto nadstandardní záruku.



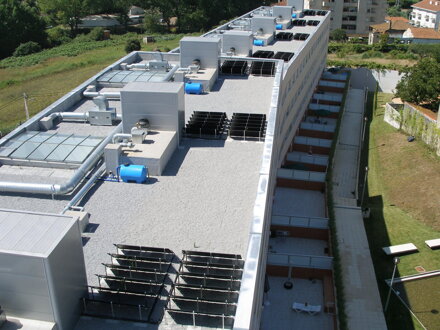

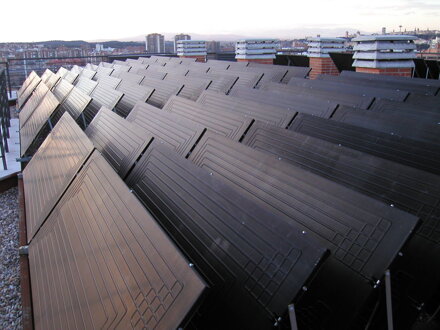

Využití TDP

Termodynamické panely nacházejí uplatnění jak v rodinných domech, tak v i bytových domech, komerčních, průmyslových i veřejných budovách. Všude tam kde chcete mít stabilní, bezúdržbový a levný zdroj TUV a vytápění.

Více v sekci Reference.



Tepelná čerpadla s termodynamickými panely

jsou založeny na pravidlech termodynamiky a na vlastnostech kapalin a plynů. Plyn, který vznikne změnou skupenství při průchodu chladící kapaliny termodynamickými panely, předá tepelnou energii ohřívané užitkové vodě nebo do topného systému. Chladnou část reprezentují kolektory, horkou část tepelný výměník.

Výhody termodynamických panelů

  • šetří životní prostředí i Vaší peněženku
  • pracují ve dne i v noci, se sluncem i bez slunce, za deště, větru, mlhy i sněhu
  • termodynamické panely lze efektivně instalovat dle dispozic objektu
  • jeden panel váží pouhých 8kg, je vyroben z hliníku a absorbuje oboustranně
  • panely lze instalovat horizontálně i vertikálně
  • panely se nepřehřívají, nezamrzají a odolávají vnějším vlivům
  • poskytují rychlou a efektivní návratnost

Více o Výhodách TDP



Jak fungují termodynamické panely

Jak funguje tepelné čerpadlo s termodynamickým panelem

Termodynamický panel slouží jako evaporátor (výparník) v cyklu komprese s vnitřní jednotkou se zabudovaným kompresorem. Panelem proudí ekologická chladící kapalina (R-134A nebo R-407C) , která má velmi nízkou teplotu (pod 0°). Kapalina prochází panelem, ten absorbuje okolní teplotu, sluneční záření, energii deště a větru, případně interiérové instalace, zbytkové teplo. Absorpcí této energie se z chladící kapaliny stává plyn, který proudí zpět do kompresoru, kde dojde ke stlačení a vzniku tepelné reakce. Po této reakci se kondenzátor dostává do nepřímého kontaktu s užitkovou nebo topnou vodou.

Jak fungují tepelná čerpadla s termodynamickými panely

Tepelné čerpadlo pracuje na stejném principu jako chladnička. Ta odebírá teplo potravinám (chladí) a v zadní části lednice topí. Stejně pracuje tepelné čerpadlo, ale obráceně a s mnohem vyšším výkonem. S použitím termodynamických panelů, které dokáží absorbovat sluneční tepelnou energii ale fungují i za nepříznivých podmínek oproti klasickým solárním systémům.

1. Vypařování

Od vzduchu, slunce a deště se odebírá teplo a chladivo kolující v termodynamickém panelu se odpařuje (mění skupenství na plynné).

2. Komprese

Kompresor tepelného čerpadla prudce stlačí o několik stupňů ohřáté plynné chladivo, a díky fyzikálnímu principu komprese, kdy při vyšším tlaku stoupá teplota, tímto se ono nízkopotenciální teplo prudce zahřeje na vyšší teplotní hladinu cca. 80°C.

3. Kondenzace

Takto zahřáté chladivo pomocí spirálového výměníku, který nepřímo předá teplo vodě v bojleru a po ochlazení zkondenzuje.

4. Expanze

Průchodem přes expanzní ventil putuje chladivo zpět do termodynamického panelu, kde se opět ohřeje.

Tento koloběh se neustále opakuje až do nastavené teploty vody.

Technologie termodynamických panelů spojuje výhody tepelného čerpadla a solárního panelu.
