Výkonnost termodynamického panelu

Výkonnost termodynamických panelů na ohřev vody

Výkonnost termodynamických panelů na ohřev vody

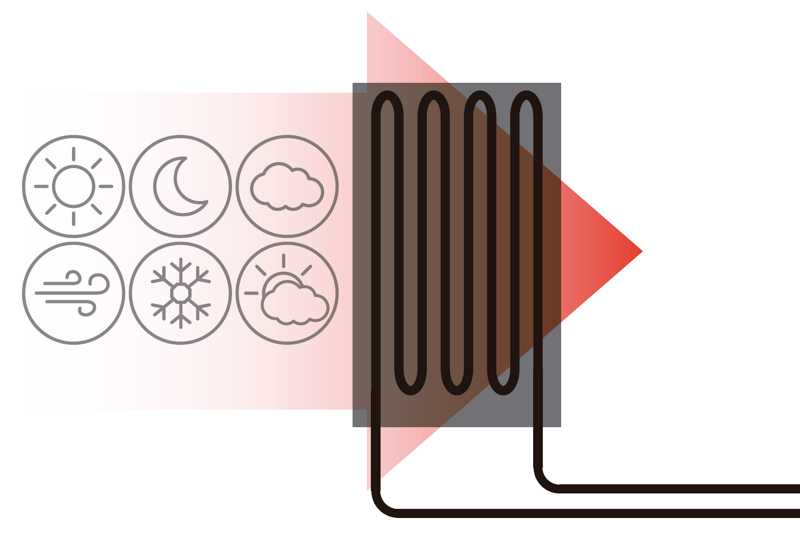

Termodynamické panely jsou závislé na okolní teplotě, nejsou závislé na slunečním svitu. Samozřejmě, že teplota na panelu se díky slunečnímu svitu výrazně zvyšuje a tím i jeho výkonnost.

Proto jsme rozdělili tento přehled měření na dvě části:
1) Vnitřní instalace - měření bez slunečního svitu
2) Venkovní instalace - průměrné celoroční výsledky měření se slunečním svitem na území ČR a SK


1) Vnitřní instalace panelu

Měření bez slunečního svitu

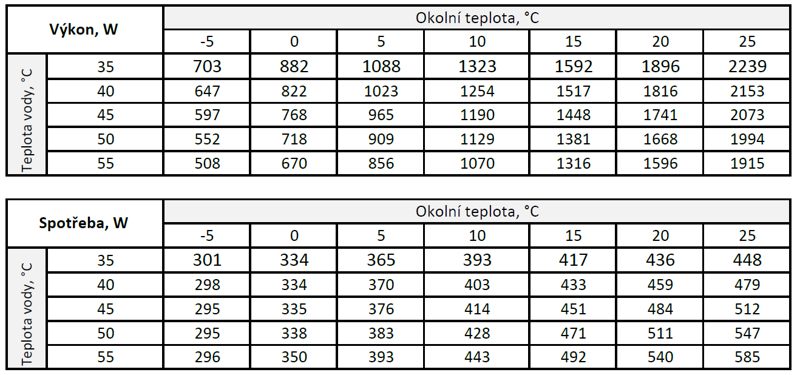

Jednotky Climer: EcoHeat TD a EcoFlex TD s jedním panelem

Výkonnost termodynamických panelů na ohřev vody

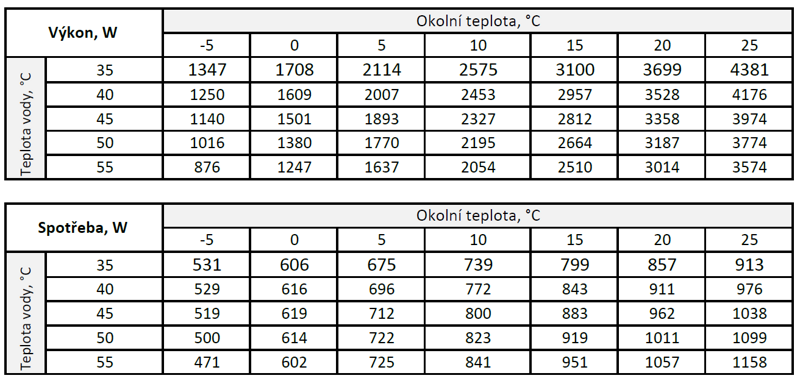

Jednotky Climer: EcoHeat TD a EcoFlex TD s dvěma panely

Výkonnost termodynamických panelů na ohřev vody





2) Venkovní instalace

Průměrné celoroční výsledky měření se slunečním svitem na území České republiky a Slovenska. Termodynamické panely instalujeme na našem území od roku 2009. Mnoho našich klientů si dělá vlastní měření spotřeby teplé vody a spotřeby elektřiny pro její ohřev. Vzhledem k rozdílnosti klimatických podmínek (denních teplot, slunečního svitu, atp.) na severu nebo jihu našeho území uvádíme průměrné hodnoty z těchto měření našich klientů.

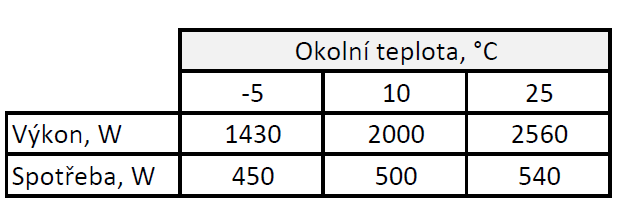

Termodynamická jednotka s jedním panelem.
Maximální teplota ohřívané vody 55°C.

Výkonnost systému je vyšší převážně díky slunečnímu svitu a ostatním klimatickým jevům.

 Výkonnost termodynamických panelů na ohřev vody



Grafy výkonnosti

Výkonnost termodynamického panelu dle okolní teploty.

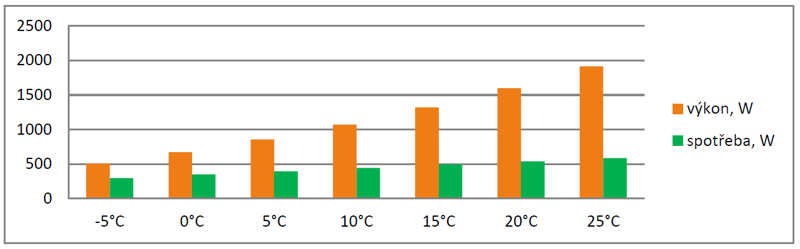

Vnitřní instalace, 1 panel - teplota ohřáté vody: 55°C

Graf, Vnitřní instalace, 1 panel - teplota ohřáté vody: 55°C

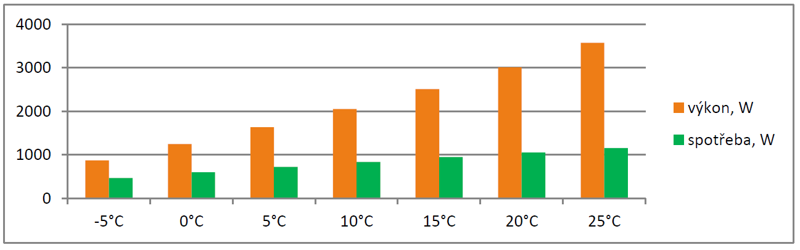

Vnitřní instalace, 2 panely - teplota ohřáté vody: 55°C

Výkonnost termodynamických panelů na ohřev vody

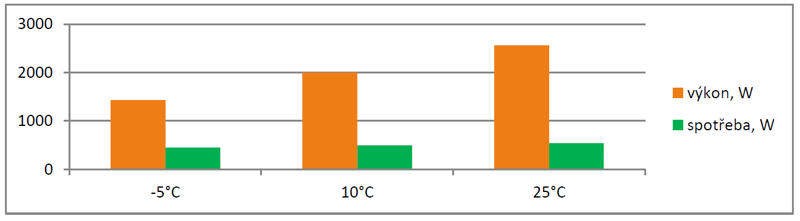

Venkovní instalace, 1 panel - teplota ohřáté vody: 55°C

Graf, Venkovní instalace, 1 panel - teplota ohřáté vody: 55°C
